Zum erweiterten Lieferprogramm der hs-Umformtechnik GmbH gehören neben bisher verfügbaren Komponenten für die Kunststoff-, Chemische und Lebensmittel- Industrie nun auch die Weiterentwicklung dieser Kupplungen für den Hochdruckbereich bis 20 bar.
Die Kupplungen DVK-HD® sind in den Größen 60,3 bis 154,0 mm ab Lager lieferbar und für Saug- und Druckförderung geeignet.
Überall wo Rohre und Rohrbögen sowie Abzweigstücke gasdicht verbunden werden müssen (ohne Schweißen) sind diese Kupplungen einsetzbar.
Ziel war es, eine technisch hochwertige, für die Saug- und Druckfördertechnik, gleichzeitig geeignete Kupplung zu entwickeln, die neben ihren technischen Vorteilen, wie Vakuumtauglichkeit bis 0,8 bar und Druckstoßfestigkeit bis max. 12 bar ein größtes Maß an Ansprechbarkeit, Montagefreundlichkeit und Zuverlässigkeit bei optimaler Maßgenauigkeit und Gewicht zu bieten.
Bei fachgerechter Montage werden die für solche Kupplungen bekannten Druckfestigkeiten problemlos erreicht und überschritten.
Diese Kupplung ist bis heute in den Baulängen 100 mm (Vakuum) und 150 m (Druck) 200 mm erhältlich. Verfügbar sind zur Zeit alle gängigen Durchmesser von 60,3 - 154 mm.
Die Kupplung wurde nach hs-Vorgaben vom TÜV geprüft und ist Gebrauchsmuster geschützt. Die DVK-HD Hochdruck Kupplung ist bereits zum Patent angemeldet.
Beschreibung:
Die DVK-HD® besteht aus dem Aluminium-Grundkörper, Material AlMgSi 0,5 F22, einer verzahnten Dichtung, einem Erdungsband für die durchgängige elektrische Leitfähigkeit, und den Schienen auf der Schraubenseite und auf der Gegenseite als Geweindeleiste mit M12er Gewinde in verzinkter Ausführung. Durch die bereits bekannte Verschlusstechnik und den Stahlschienen wird ein optimales Schließverhalten gewährleistet.
In der Standardausführung ist die Kupplung mit einer weißen EPDM –Dichtung (bis 120° C temperaturbeständig) und mit verzinkten Sechskantschrauben ausgeführt.
Funktion:

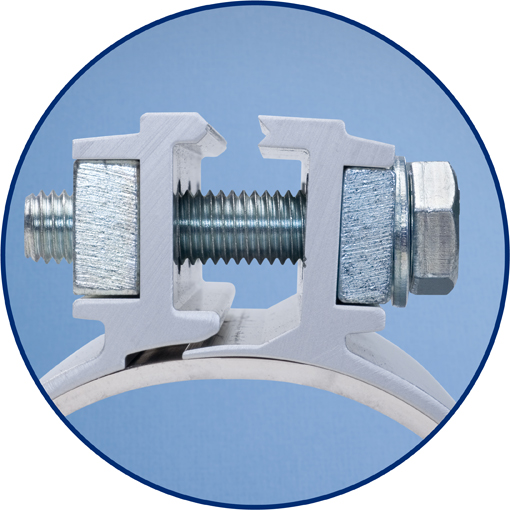

Durch die konstruktionsbedingte runde Ausführung wird ein optimales Maß an Montagefreundlichkeit erzielt. Die Kupplung ist in ihrem Lieferzustand geöffnet und kann passgenau über das jeweilige Rohr geschoben werden. Durch Anziehen der zwei bzw. drei Sechskantschrauben legen sich die Spannbacken zwangsgeführt erst oben und dann unten in nahezu rechteckiger Form aneinander.
Bei einem Anzugsmoment von 80 Nm werden die garantierten Dichtigkeitswerte sowohl im Saug- als auch im Druckbereich erreicht.
Für besonders anspruchsvolle Kunden, z.B. in der Lebensmittelindustrie oder in Reinräumen, besteht die Möglichkeit, die Öffnungen der Spannbacken durch Kunststoffkappen zu verschließen.
Weiterhin kann die Kupplung für den Einsatz in aggressiver Umgebung in eloxierter Ausführung mit Schrauben in Edelstahl (V2A) und Muttern (V4A) gewählt werden.
Die DVK-HD® ergänzt in hervorragender Weise die Produkte der Firma hs-Umformtechnik.
Weitere Komponenten für pneumatische Förderanlagen aus unserem Lieferprogramm sind:
Edelstahlrohrbogen mit großen Radien R = 500 / 800 / 1000 mm
Neuentwicklung bei hs-Umformtechnik
Neuentwicklung bei hs-Umformtechnik GmbH:

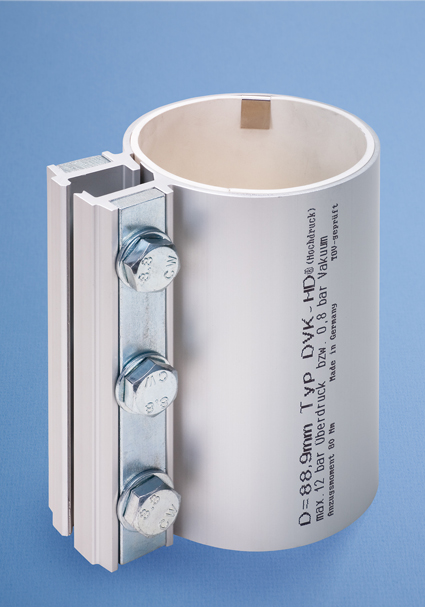

Rohrkupplung DVK-HD®
Zum erweiterten Lieferprogramm der hs-Umformtechnik GmbH gehören neben bisher verfügbaren Komponenten für die Kunststoff-, Chemische und Lebensmittel- Industrie nun auch die Weiterentwicklung dieser Kupplungen für den Hochdruckbereich bis 20 bar.
Die Kupplungen DVK-HD® sind in den Größen 60,3 bis 154,0 mm ab Lager lieferbar und für Saug- und Druckförderung geeignet.
Überall wo Rohre und Rohrbögen sowie Abzweigstücke gasdicht verbunden werden müssen (ohne Schweißen) sind diese Kupplungen einsetzbar.
Ziel war es, eine technisch hochwertige, für die Saug- und Druckfördertechnik, gleichzeitig geeignete Kupplung zu entwickeln, die neben ihren technischen Vorteilen, wie Vakuumtauglichkeit bis 0,8 bar und Druckstoßfestigkeit bis max. 12 bar ein größtes Maß an Ansprechbarkeit, Montagefreundlichkeit und Zuverlässigkeit bei optimaler Maßgenauigkeit und Gewicht zu bieten.
Bei fachgerechter Montage werden die für solche Kupplungen bekannten Druckfestigkeiten problemlos erreicht und überschritten.
Diese Kupplung ist bis heute in den Baulängen 100 mm (Vakuum) und 150 m (Druck) 200 mm erhältlich. Verfügbar sind zur Zeit alle gängigen Durchmesser von 60,3 - 154 mm.
Die Kupplung wurde nach hs-Vorgaben vom TÜV geprüft und ist Gebrauchsmuster geschützt. Die DVK-HD Hochdruck Kupplung ist bereits zum Patent angemeldet.
Beschreibung:
Die DVK-HD® besteht aus dem Aluminium-Grundkörper, Material AlMgSi 0,5 F22, einer verzahnten Dichtung, einem Erdungsband für die durchgängige elektrische Leitfähigkeit, und den Schienen auf der Schraubenseite und auf der Gegenseite als Geweindeleiste mit M12er Gewinde in verzinkter Ausführung. Durch die bereits bekannte Verschlusstechnik und den Stahlschienen wird ein optimales Schließverhalten gewährleistet.
In der Standardausführung ist die Kupplung mit einer weißen EPDM –Dichtung (bis 120° C temperaturbeständig) und mit verzinkten Sechskantschrauben ausgeführt.
Funktion:
Durch die konstruktionsbedingte runde Ausführung wird ein optimales Maß an Montagefreundlichkeit erzielt. Die Kupplung ist in ihrem Lieferzustand geöffnet und kann passgenau über das jeweilige Rohr geschoben werden. Durch Anziehen der zwei bzw. drei Sechskantschrauben legen sich die Spannbacken zwangsgeführt erst oben und dann unten in nahezu rechteckiger Form aneinander.
Bei einem Anzugsmoment von 80 Nm werden die garantierten Dichtigkeitswerte sowohl im Saug- als auch im Druckbereich erreicht.
Für besonders anspruchsvolle Kunden, z.B. in der Lebensmittelindustrie oder in Reinräumen, besteht die Möglichkeit, die Öffnungen der Spannbacken durch Kunststoffkappen zu verschließen.
Weiterhin kann die Kupplung für den Einsatz in aggressiver Umgebung in eloxierter Ausführung mit Schrauben in Edelstahl (V2A) und Muttern (V4A) gewählt werden.
Die DVK-HD® ergänzt in hervorragender Weise die Produkte der Firma hs-Umformtechnik.
Weitere Komponenten für pneumatische Förderanlagen aus unserem Lieferprogramm sind:
Edelstahlrohrbogen mit großen Radien R = 500 / 800 / 1000 mm
Edelstahlrohre
Abzweigstücke 30°/45° und T-Stücke
Übergangsstücke
Materialverteiler/ Kupplungsbahnhöfe
Glasrohrbögen
Weitere Informationen:
href="https://edir.bulk-online.com/profile/8146-hs-umformtechnik.htm" target="blank">https://edir.bulk-online.com/profile...ormtechnik.htm
href="http://www.google.com/search?hl=de&client=safari&rls=en&q=hs-Umformtechnik+site%3Abulk-online.com&btnG=Suche&lr=" target="blank">http://www.google.com/search?hl=de&c...btnG=Suche&lr=
