Pelletron stellt den FineAlyzer™ vor, ein Gerät zur Bestimmung von Staubgehalt in Kunststoffgranulaten in Übereinstimmung mit der neuen ASTM-Norm D 7486 - 08
Warum eine neue Norm für Nassmessung?
Kunststoffhersteller benötigen eine zuverlässige Nasstest-Messmethode, um den Anteil von Feinteilen und Staub in Kunststoffgranulaten zu bestimmen. Die wachsende Nachfrage der Kunststoffverarbeiter nach qualitativ hochwertigen Kunststoffgranulaten mit geringem Feinstaubgehalt machten es für die Kunststoffhersteller erforderlich, die Qualität ihrer Produkte zu verbessern. Der Einbau von DeDustern™ unter den Silos, vor Sack- und Big-Bag-Abfüllstationen sowie Beladestationen für Tankwagen entspricht heutzutage dem Stand der Technik. Um auch den tatsächlichen Reststaubgehalt nach der Entstaubung prüfen zu können, bedarf es jedoch einer zuverlässigen Messmethode.
Der Europäische Normenverband legte 1999 eine Nassmessmethode fest, die FEM 2482, um den Anteil von Feinteilen zu bestimmen. Diese Methode definiert den Staubgehalt in drei Klassen: Klasse A von 63µm bis 500µm, Klasse B von 45µm bis 500µm, Klasse C von 20µm bis 500µm. Die FEM-Norm berücksichtigt keine Staubanalyse unter 20 µm. Zusätzlich kann sich bei der FEM-Messmethode ein weiteres Problem ergeben durch die Verwendung eines automatisierten geschlossenen Wasserkreislaufsystems. Für den Zeitraum von einer Stunde wird das Testmaterial im Wassertank verwirbelt, um die Feinteile aus dem Granulat zu waschen. Dabei kann durch das Verwirbeln der Granulate im Wasserbad in Verbindung mit der Wandreibung am Gehäuse und der Reibung am Sieb zusätzlicher Abrieb entstehen. Diese Messmethode kann, bedingt durch diesen zusätzlichen Abrieb im Messgerät und abhängig von der Charakteristik des Granulates, zu verfälschten Messergebnissen führen.
In der Praxis sind die sehr feinen Partikel der Grund von Qualitätsproblemen beim Verarbeitungsprozess. Über viele Jahre hinweg hat Pelletron schon die Analyse von Feinteilen zwischen 1,6 µm und 63µm angewandt. Der jetzt vorgestellte ASTM-Standard ist die Grundlage der Pelletron-Messmethode zur Analyse von Feinteilen - die „FineAlyzer™“ Methode. Die Pelletron-Methode, nun von ASTM aufgenommen, verhindert jegliche dynamische Bewegung oder Reibung von Granulaten während des Messprozesses und liefert die genauesten und aussagekräftigsten Testergebnisse.
Arbeitsweise des FineAlyzer™
Diese werden durch Ausspülen des Testmusters mit laufender Flüssigkeit (normalerweise mit destilliertem Wasser) ausgewaschen. Die Feinteile und der Staub werden dadurch in den Behälter unter dem Produktmuster gespült. Die Flüssigkeit mit Partikeln wird nun in die Filtereinheit entleert, um Feinteile und Flüssigkeit zu trennen. Vor und nach dem Filtrationsprozess muss das Gewicht des Filterpapiers sehr genau gewogen werden. Die Gewichtdifferenz ist die Grundlage zur Bestimmung des PPM-Gehaltes des Musters. Die Nassanalyse beziffert die Partikelgröße von 1,6µm bis 500 µm.
Der FineAlyzer™ kann von Pelletron als komplette Einheit in Einklang mit den CE-Grundlagen bezogen werden. Für mehr Informationen und ein Angebot nehmen Sie bitte Kontakt mit uns oder MoMaTech auf. Pelletron Corp. Und MoMaTech bieten Ihnen kostenfreie Entstaubungstests inklusive einer Trocken- und Nasstestmethode für Ihr Produkt an.
Bider des Testablaufes
Materialproben werden vor und nach dem entstauben entnommen.
Für beide Proben werden Trocken-und Nasstests durchgeführt.
Neue ASTM-Norm für Nassmessung
Neue ASTM-Norm für Nassmessung
Pelletron stellt den FineAlyzer™ vor, ein Gerät zur Bestimmung von Staubgehalt in Kunststoffgranulaten in Übereinstimmung mit der neuen ASTM-Norm D 7486 - 08
Warum eine neue Norm für Nassmessung?
Kunststoffhersteller benötigen eine zuverlässige Nasstest-Messmethode, um den Anteil von Feinteilen und Staub in Kunststoffgranulaten zu bestimmen. Die wachsende Nachfrage der Kunststoffverarbeiter nach qualitativ hochwertigen Kunststoffgranulaten mit geringem Feinstaubgehalt machten es für die Kunststoffhersteller erforderlich, die Qualität ihrer Produkte zu verbessern. Der Einbau von DeDustern™ unter den Silos, vor Sack- und Big-Bag-Abfüllstationen sowie Beladestationen für Tankwagen entspricht heutzutage dem Stand der Technik. Um auch den tatsächlichen Reststaubgehalt nach der Entstaubung prüfen zu können, bedarf es jedoch einer zuverlässigen Messmethode.
Der Europäische Normenverband legte 1999 eine Nassmessmethode fest, die FEM 2482, um den Anteil von Feinteilen zu bestimmen. Diese Methode definiert den Staubgehalt in drei Klassen: Klasse A von 63µm bis 500µm, Klasse B von 45µm bis 500µm, Klasse C von 20µm bis 500µm. Die FEM-Norm berücksichtigt keine Staubanalyse unter 20 µm. Zusätzlich kann sich bei der FEM-Messmethode ein weiteres Problem ergeben durch die Verwendung eines automatisierten geschlossenen Wasserkreislaufsystems. Für den Zeitraum von einer Stunde wird das Testmaterial im Wassertank verwirbelt, um die Feinteile aus dem Granulat zu waschen. Dabei kann durch das Verwirbeln der Granulate im Wasserbad in Verbindung mit der Wandreibung am Gehäuse und der Reibung am Sieb zusätzlicher Abrieb entstehen. Diese Messmethode kann, bedingt durch diesen zusätzlichen Abrieb im Messgerät und abhängig von der Charakteristik des Granulates, zu verfälschten Messergebnissen führen.
In der Praxis sind die sehr feinen Partikel der Grund von Qualitätsproblemen beim Verarbeitungsprozess. Über viele Jahre hinweg hat Pelletron schon die Analyse von Feinteilen zwischen 1,6 µm und 63µm angewandt. Der jetzt vorgestellte ASTM-Standard ist die Grundlage der Pelletron-Messmethode zur Analyse von Feinteilen - die „FineAlyzer™“ Methode. Die Pelletron-Methode, nun von ASTM aufgenommen, verhindert jegliche dynamische Bewegung oder Reibung von Granulaten während des Messprozesses und liefert die genauesten und aussagekräftigsten Testergebnisse.
Arbeitsweise des FineAlyzer™
Diese werden durch Ausspülen des Testmusters mit laufender Flüssigkeit (normalerweise mit destilliertem Wasser) ausgewaschen. Die Feinteile und der Staub werden dadurch in den Behälter unter dem Produktmuster gespült. Die Flüssigkeit mit Partikeln wird nun in die Filtereinheit entleert, um Feinteile und Flüssigkeit zu trennen. Vor und nach dem Filtrationsprozess muss das Gewicht des Filterpapiers sehr genau gewogen werden. Die Gewichtdifferenz ist die Grundlage zur Bestimmung des PPM-Gehaltes des Musters. Die Nassanalyse beziffert die Partikelgröße von 1,6µm bis 500 µm.
Der FineAlyzer™ kann von Pelletron als komplette Einheit in Einklang mit den CE-Grundlagen bezogen werden. Für mehr Informationen und ein Angebot nehmen Sie bitte Kontakt mit uns oder MoMaTech auf. Pelletron Corp. Und MoMaTech bieten Ihnen kostenfreie Entstaubungstests inklusive einer Trocken- und Nasstestmethode für Ihr Produkt an.
Bider des Testablaufes
Materialproben werden vor und nach dem entstauben entnommen.
Für beide Proben werden Trocken-und Nasstests durchgeführt.
Weitere Informationent:
https://edir.bulk-online.com/profile/79-pelletron.htm
http://www.google.com/search?client=...UTF-8&oe=UTF-8
https://edir.bulk-online.com/profile/630-momatech.htm
http://www.google.com/search?hl=de&c...btnG=Suche&lr=
Fig. 1: Übersichtszeichnung
A Mobiler Laborschrank
BWassertank, integrierter Ablauf und Pumpe
C.Filter- ,Sammeleinheit
D.1.500 ml Glasbehälter
E.Sieb 500 Mikron und Fülltrichter
F.Elektrischer Anschluss
G.Sprühdüse / Waschleitung
H.Wasserkontrollventil
I.Trockenofen
J.Labor Analysewaage
K.Pumpenschalter
Fig. 2: Pellets vor der Entstaubung
Fig. 3: Pellets nach der Entstaubung
Fig. 4: Abgeschiedener Staub und Streamers
Fig. 5: Abscheidung von Feinteilen

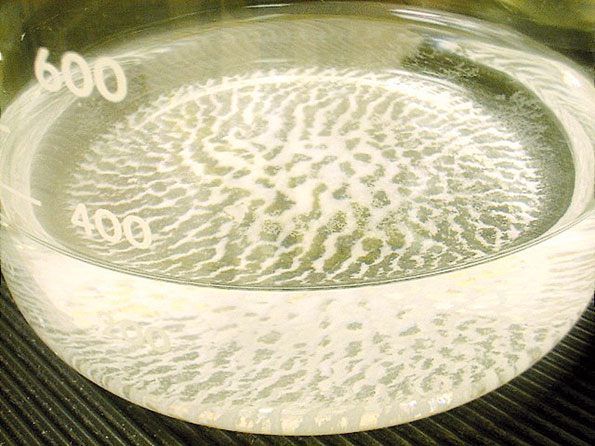

Fig. 6: Abgeschiedene Staubpartikel Im Behälter

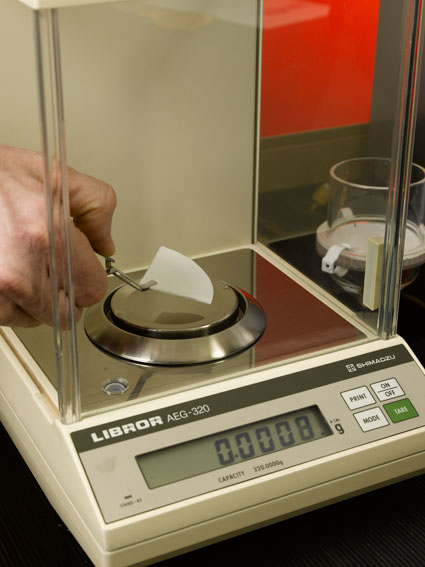

Fig. 7: Wägung des Filterpapiers
Fig. 8: Der FineAlyzer™
