Shredder und Mühle jetzt kombiniert: die HERBOLD-Schneidmühle Baureihe HB
Die Vorteile eines Einwellenshredders sind bekannt: man kann einen Vorratsbehälter füllen und ohne Bedienungspersonal wird der Inhalt des Vorratbehälters durch einen hydraulisch bewegten Schieber nach und nach entleert: der Rotor ist so konzipiert, dass er nur "nagt" an dem Material, das durch den hydraulischen Schieber zugeführt wird.
Bisher war es nicht möglich, mit solchen Shreddern feine Körnungen zu erreichen: oft war ein 15 oder 20 mm Sieb die untere Grenze, sodass man eine Zwischenförderung und eine Nachmühle braucht, um feine Körnungen im Bereich 4 ... 8 mm bei gutem Durchsatz zu erreichen (siehe unten Abb. 1: Schnittzeichnung und Abb. 2: Feine Mahlgutkörnung).
Dies ist jetzt mit der HERBOLD - Schneidmühle der Baureihe HB in einer einzigen Zerkleinerungsstufe möglich. Die HERBOLD-HB Mühle hat konzeptionell die Idee des Vorratsbunkers mit Hydraulikstempel kombiniert mit einer Schneidmühle. Durch die Gestaltung des Mahlraums und die hohe Schnittfolge kann man in einem Arbeitsschritt aus Ballenware, aufgeschnittenen Folienrollen, zusammenhängenden Bündeln aus Anguss-Spinnen, aber auch aus außergewöhnlich großen und dickwandigen Anfahrklumpen in einem Arbeitsgang das fertige Mahlgut erzeugen (siehe unten Abb. 3: SML 60/100 HB)
Auch sperrige Hohlkörper, z.B. ganze IBCs oder Regenwasserbehälter kann man damit besonders wirtschaftlich verarbeiten. Die stoßweise Eingabe großer Materialmengen (z.B. eine Vielzahl von Flaschenkästen) ohne die Erfordernis der dosierten Eingabe und ohne das Risiko des Verklemmens im Mahlraum ist dadurch möglich. Und nach Eingabe der Materialmenge und Befüllung des Bunkers ist kein Bedienungspersonal mehr erforderlich, was eine Teilautomatisierung ermöglicht.
Typisches Inputmaterial für die Schneidmühle der Baureihe HB:
(siehe Abb. 4: aufgeschnittene Folienrolle und Abb. 5: Folienballen)
Der Vorteil dieser neuen Lösung liegt in der platzsparenden Ausführung, da nur eine Zerkleinerungsstufe gebraucht wird. Außerdem ist es viel leichter bei nur einer Zerkleinerungsstufe, die Reinigung bei Farb- oder Materialwechsel durchzuführen: die problematische, sehr schwer zu reinigende Zwischenförderung mittels Förderband entfällt völlig. Und es muss auch nur Messerwechsel +Wartung an einer einzigen Maschine vorgenommen werden, was den Instandhaltungsaufwand reduziert. Auch die Energiebilanz fällt deutlich besser aus, als bei einer zweistufigen Lösung oder bei einer durch Schwerkraft beschickten Mühle.
Auch die Schneidmühlen der HERBOLD-SB Baureihe weisen die Vorteile auf, die man auch vom übrigen Mühlenprogramm der HERBOLD-Palette kennt:
• aussenliegende Rotorlager verhindert Eintritt von Feinanteilen in die Lagerung
und Eintritt von Schmierfett ins Produkt
• Doppelschrägschnitt
• bruchsichere Schweißkonstruktion.
Je nach Anforderung sind verschiedene Rotorformen für die HB-Baureihe lieferbar. Auch mit dem erforderlichen Zubehör, z.B. Absaugung mit Bigbagbefüllung oder Beschickung durch automatisches Hub-Kippgerät wird diese Mühle von HERBOLD auf Wunsch schlüsselfertig als Gesamtlösung konzipiert.
Vorteile und Merkmale
• Vollautomatischbetrieb
• Große Beschicköffnung
• Großer Vorratstrichter zur Beschickung von ganzen Ballen oder ganzen Behältern voll mit Müll
• Einstufige Zerkleinerung auf die gewünschte Endkorngröße
• Endprodukt ideal zur Weiterverarbeitung geeignet
• Mahlkammer leicht zugänglich für Reinigungsarbeiten
Anwendungen
• Kunststoffe
- Sperrige Hohlkörper
- Anfahrklumpen
- Rohre und Profile
- Folien
- Post-consumer-Flaschen
- Fasern
- Teppichreste
• Holz
• Recycling
Technische Angaben:
Die technischen Daten sind in Tabelle 1 zusammengefasst.
Die neue HERBOLD-Schneidmühle Baureihe HB
Shredder und Mühle jetzt kombiniert: die HERBOLD-Schneidmühle Baureihe HB
Die Vorteile eines Einwellenshredders sind bekannt: man kann einen Vorratsbehälter füllen und ohne Bedienungspersonal wird der Inhalt des Vorratbehälters durch einen hydraulisch bewegten Schieber nach und nach entleert: der Rotor ist so konzipiert, dass er nur "nagt" an dem Material, das durch den hydraulischen Schieber zugeführt wird.
Bisher war es nicht möglich, mit solchen Shreddern feine Körnungen zu erreichen: oft war ein 15 oder 20 mm Sieb die untere Grenze, sodass man eine Zwischenförderung und eine Nachmühle braucht, um feine Körnungen im Bereich 4 ... 8 mm bei gutem Durchsatz zu erreichen (siehe unten Abb. 1: Schnittzeichnung und Abb. 2: Feine Mahlgutkörnung).
Dies ist jetzt mit der HERBOLD - Schneidmühle der Baureihe HB in einer einzigen Zerkleinerungsstufe möglich. Die HERBOLD-HB Mühle hat konzeptionell die Idee des Vorratsbunkers mit Hydraulikstempel kombiniert mit einer Schneidmühle. Durch die Gestaltung des Mahlraums und die hohe Schnittfolge kann man in einem Arbeitsschritt aus Ballenware, aufgeschnittenen Folienrollen, zusammenhängenden Bündeln aus Anguss-Spinnen, aber auch aus außergewöhnlich großen und dickwandigen Anfahrklumpen in einem Arbeitsgang das fertige Mahlgut erzeugen (siehe unten Abb. 3: SML 60/100 HB)
Auch sperrige Hohlkörper, z.B. ganze IBCs oder Regenwasserbehälter kann man damit besonders wirtschaftlich verarbeiten. Die stoßweise Eingabe großer Materialmengen (z.B. eine Vielzahl von Flaschenkästen) ohne die Erfordernis der dosierten Eingabe und ohne das Risiko des Verklemmens im Mahlraum ist dadurch möglich. Und nach Eingabe der Materialmenge und Befüllung des Bunkers ist kein Bedienungspersonal mehr erforderlich, was eine Teilautomatisierung ermöglicht.
Typisches Inputmaterial für die Schneidmühle der Baureihe HB:
(siehe Abb. 4: aufgeschnittene Folienrolle und Abb. 5: Folienballen)
Der Vorteil dieser neuen Lösung liegt in der platzsparenden Ausführung, da nur eine Zerkleinerungsstufe gebraucht wird. Außerdem ist es viel leichter bei nur einer Zerkleinerungsstufe, die Reinigung bei Farb- oder Materialwechsel durchzuführen: die problematische, sehr schwer zu reinigende Zwischenförderung mittels Förderband entfällt völlig. Und es muss auch nur Messerwechsel +Wartung an einer einzigen Maschine vorgenommen werden, was den Instandhaltungsaufwand reduziert. Auch die Energiebilanz fällt deutlich besser aus, als bei einer zweistufigen Lösung oder bei einer durch Schwerkraft beschickten Mühle.
Auch die Schneidmühlen der HERBOLD-SB Baureihe weisen die Vorteile auf, die man auch vom übrigen Mühlenprogramm der HERBOLD-Palette kennt:
• aussenliegende Rotorlager verhindert Eintritt von Feinanteilen in die Lagerung
und Eintritt von Schmierfett ins Produkt
• Doppelschrägschnitt
• bruchsichere Schweißkonstruktion.
Je nach Anforderung sind verschiedene Rotorformen für die HB-Baureihe lieferbar. Auch mit dem erforderlichen Zubehör, z.B. Absaugung mit Bigbagbefüllung oder Beschickung durch automatisches Hub-Kippgerät wird diese Mühle von HERBOLD auf Wunsch schlüsselfertig als Gesamtlösung konzipiert.
Vorteile und Merkmale
• Vollautomatischbetrieb
• Große Beschicköffnung
• Großer Vorratstrichter zur Beschickung von ganzen Ballen oder ganzen Behältern voll mit Müll
• Einstufige Zerkleinerung auf die gewünschte Endkorngröße
• Endprodukt ideal zur Weiterverarbeitung geeignet
• Mahlkammer leicht zugänglich für Reinigungsarbeiten
Anwendungen
• Kunststoffe
- Sperrige Hohlkörper
- Anfahrklumpen
- Rohre und Profile
- Folien
- Post-consumer-Flaschen
- Fasern
- Teppichreste
• Holz
• Recycling
Technische Angaben:
Die technischen Daten sind in Tabelle 1 zusammengefasst.
Weitere Informationen:
https://edir.bulk-online.com/profile...meckesheim.htm9167 herbold meckesheim.htm
http://www.google.com/search?hl=de&c...btnG=Suche&lr=search?hl=de&client=safari&rls=de de&q=herbold+site%3Abulk online.com&btnG=Suche&lr=

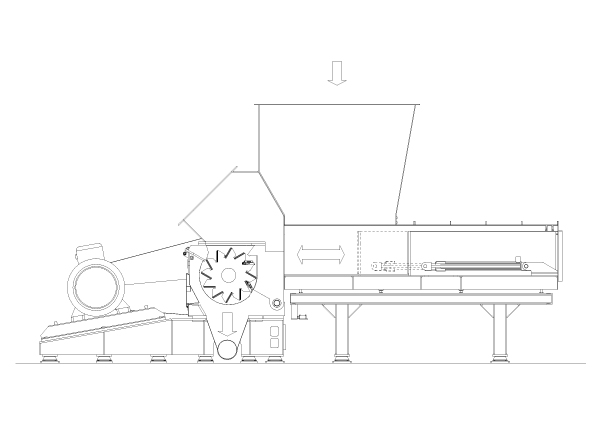

Abb. 1: Schnittzeichnung

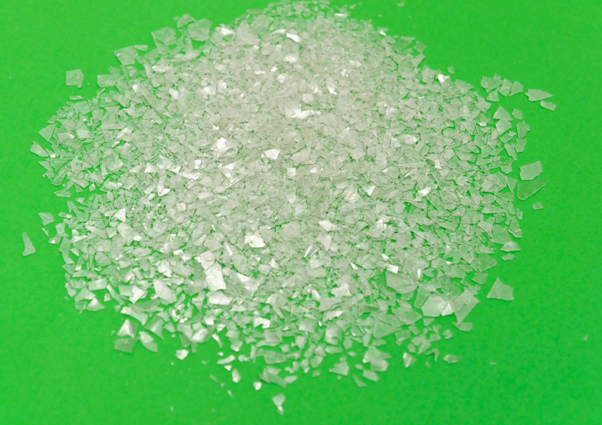

Abb. 2: Feine Mahlgutkörnung
Abb. 3: SML 60/100 HB

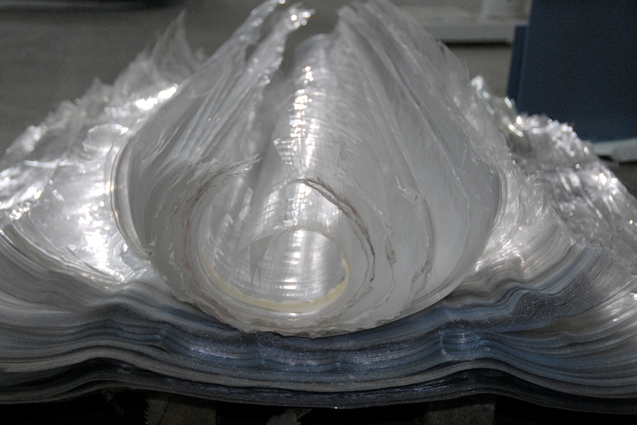

Abb. 4: aufgeschnittene Folienrolle

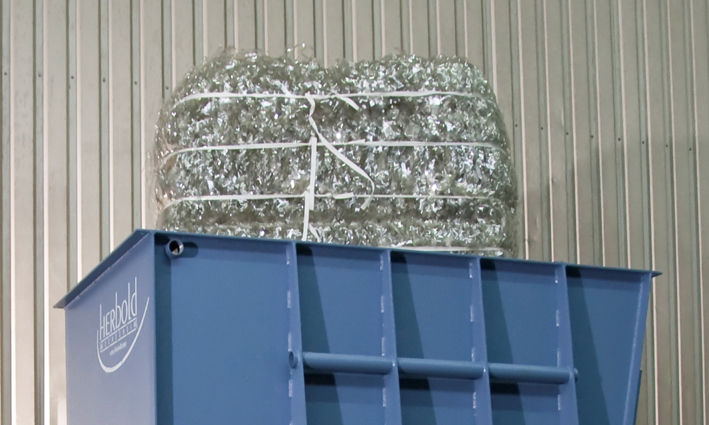

Abb. 5: Folienballen

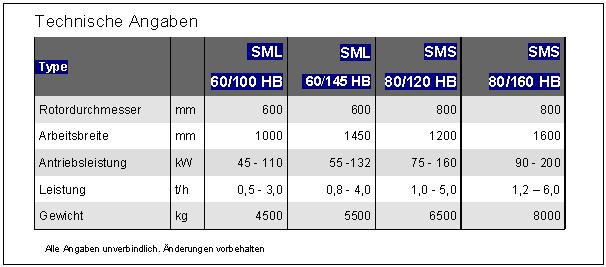

Tabelle 1: Technische Angaben
